Schemaconventies gegevensmodellering en UML
Op deze pagina worden de conventies weergegeven voor het vastleggen van de verschillende modelleringsrelaties in UML (Unified Modeling Language) schemasymbolen.
Objectmodellering
Het ontologisch model bevat objecttypen (classes) en definiërende relaties tussen deze objecttypen. Een objectmodel kan de volgende definiérende relaties bevatten:
- Specialisatie (en zijn inverse, Generalisatie)
- Aggregatie
- Classificatie

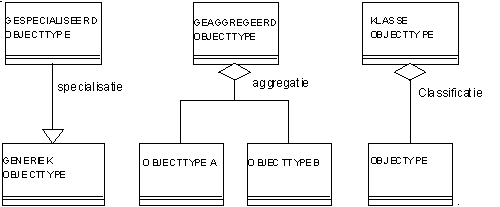

Schemaconventies generieke relaties:
Gegevensmodellering
Het gegevensmodel bevat objecttypen en beweringstypen als relaties tussen deze objecttypen. Deze worden als volgt weergegeven:
Een beweringstype geeft een relatie weer tussen objecttypen, die relevant is in de context van een proces. Bijvoorbeeld: "Apparaat is geplaatst in Draagraam". ( De @ geeft aan vanuit welk objecttype de bewering gelezen moet worden.)
